KEMFLEX PASSSTÜCK
ein vielseitiges Spezialrohrleitungsteil für den Hochdruckanlagenbau.
Wir fertigen seit Jahrzehnten Hochdruckapparate und komplette Schlitteneinheiten für die Erdgasförderung und -aufbereitung. Sich wiederholende Probleme auf Baustellen und in den Produktionsbetrieben waren für uns immer Ausgangspunkt für die Entwicklung neuer Produkte. So waren es Montageerfahrungen bei unter Spannung eingebauten Anlagenteilen die zur Entwicklung eines flexiblen Verbindungselements für hohe Betriebsdrücke geführt haben.

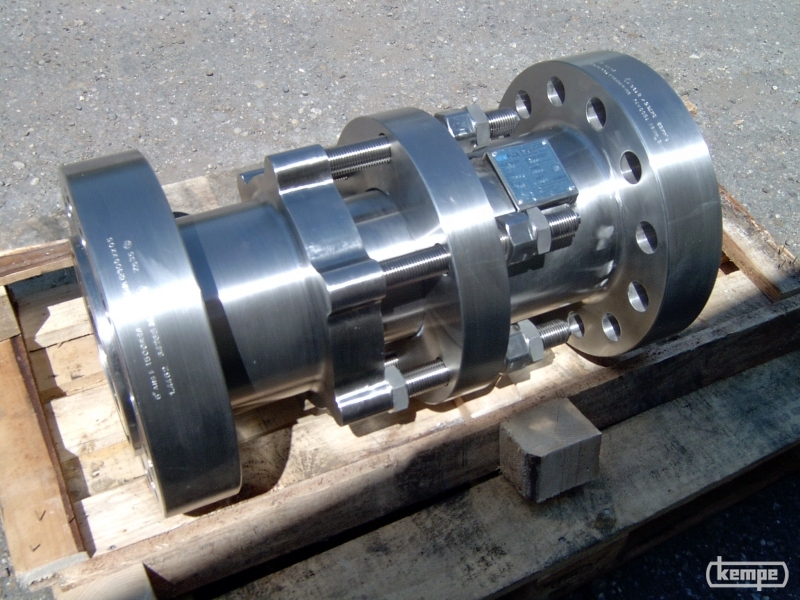

Das Kemflex Passstück besteht aus zwei ineinander verschiebbaren Teilen, die in ihrer zulässigen Verlängerung begrenzt sind. In Mittelstellung gebracht, lässt es sich mit geringem Aufwand je nach Erfordernis entweder verlängern oder verkürzen. Im Einbauzustand werden die Passtückhälften mittels Kontermuttern fixiert, sodass sich die Rohrleitung hinsichtlich axialer Druckkraft und Längskraft wie eine durchgehende Leitung verhält. Festpunkte werden nicht zusätzlich durch die Druckkraft belastet.
Die Standardbaulänge entspricht der Einbaulänge der entsprechenden Kugelhahnnennweite. Der axiale Bewegungsbereich wird je nach Einsatzzweck festgelegt. Eine Kombination redundant angeordneter Dichtungs- und Gleitelemente sowie solide ausgeführte Gleitflächen sorgen für eine zuverlässige Dichtheit
Auslegung und Berechnung des Passstücks erfolgen nach AD2000-Regelwerk, TRG oder ASME-Code. Entwurfsgeprüft wird als Rohrleitungsteil nach der Druckgeräterichtlinie 97/23/EG / DIN 2470 Teil 2. Die Bau- und Druckprüfung wird durch den TÜV abgenommen.
Das Passstück ist in allen gängigen Flansch- und Rohrwerkstoffen mit DIN-, ANSI- oder API-Anschluss lieferbar:
| Nennweiten | Druckstufen | Einsatztemperatur |
|---|---|---|
| DN 50 bis DN 600 | PN 64 bis PN 420 | -20 °C bis +200 °C |
| ND 2“ bis ND 24“ | 300 lb. bis 2500 lb. | -20 °C bis +200 °C |
| 2 1/16“ bis 13 5/8“ | API 5000 bis API 15000 | -20 °C bis +200 °C |

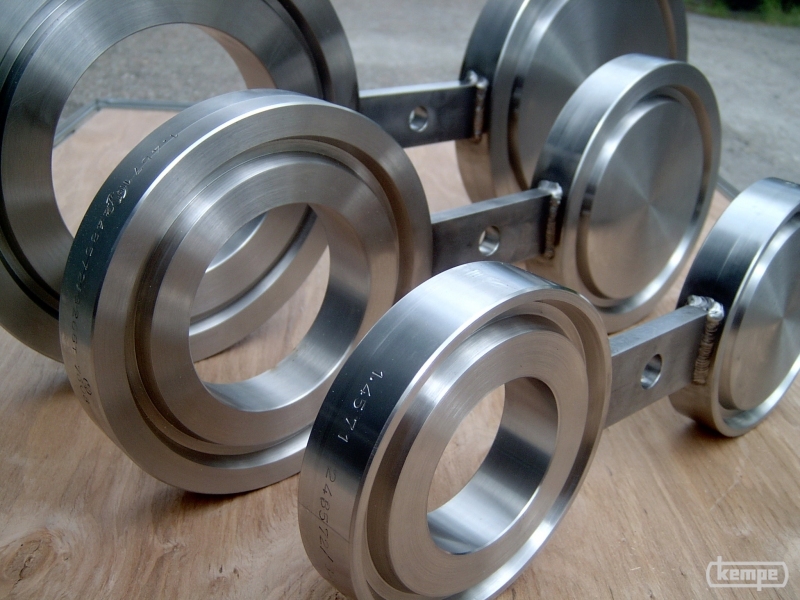

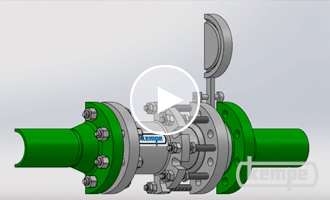

Das Kemflex Passstück kann in den Ein- und Ausgangsleitungen von Erdgasanlagen als schnelles und zuverlässig gasdichtes Absperrorgan eingesetzt werden. Im Wartungs- oder Reparaturfall an der Anlage wird die Absperrarmatur geschlossen. Anschließend wird die Gaszufuhr abgesperrt, indem das Passstück vom Anschlussflansch der Absperrarmatur gelöst, zusammengeschoben und mittels einer druckfesten Brillensteckscheibe abgesperrt wird. Im Dauerbetrieb kommt die Ringsteckscheibe als Distanzhalter zum Einsatz.
Das Kemflex Passstück kann als Montage- und Demontagehilfe zum Ausgleich von axialen Montageungenauigkeiten verwendet werden.
Arbeitsaufwand und Verletzungsgefahr werden insbesondere bei Verwendung von Ring-Joint-Dichtungen erheblich reduziert. Druckregler, Gaszähler, Filter und Vorwärmer können zur Wartung einfach ausgebaut und anschließend wieder installiert werden. Um Platz zu schaffen, müssen die an das auszubauende Gerät anschließenden Leitungsteile weder demontiert noch mittels Hilfsmitteln auseinander gespreizt werden.
Ein Einsparungspotential liegt im Wegfall von Ausbaubögen. Eine gerade Leitungsführung ermöglicht raumsparende Anlagengrößen.
Das Kemflex Passstück wird als Anfahrfilter mit Flach- oder Hutsieb ausgestattet. Es schützt Pumpen, Verdichter, Messgeräte, Armaturen und Wärmetauscher während der Inbetriebsetzung vor Strahlgut, Schweißspritzern und Montagerückständen. Im laufenden Betrieb werden Korrosionsprodukte oder im Gasstrom mitgeführte Partikel zurückgehalten.

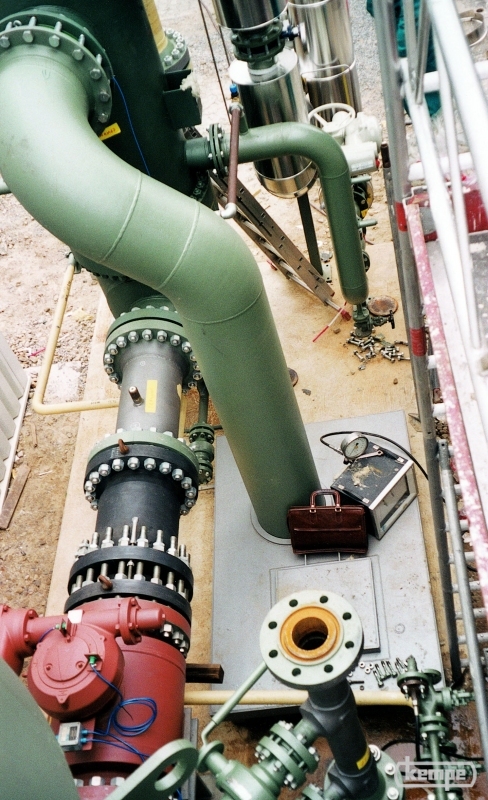

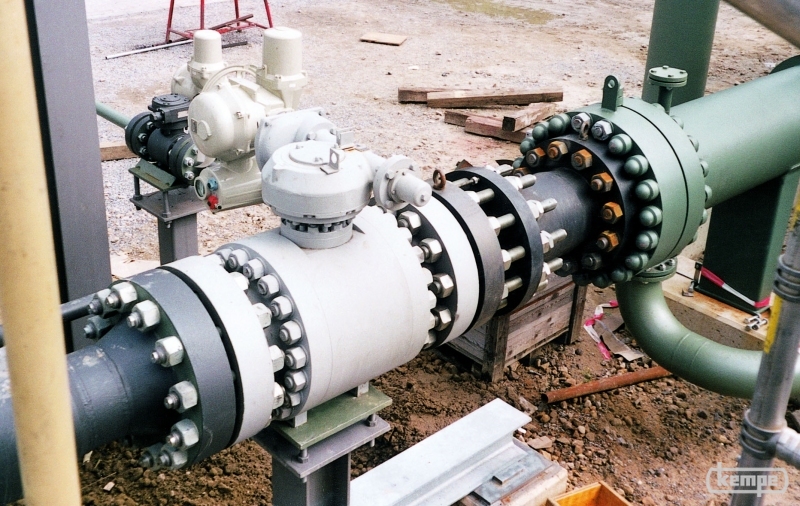

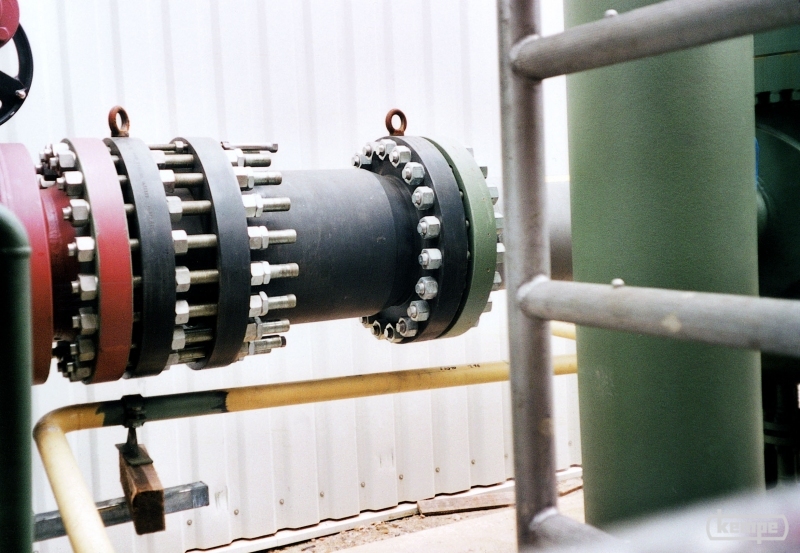

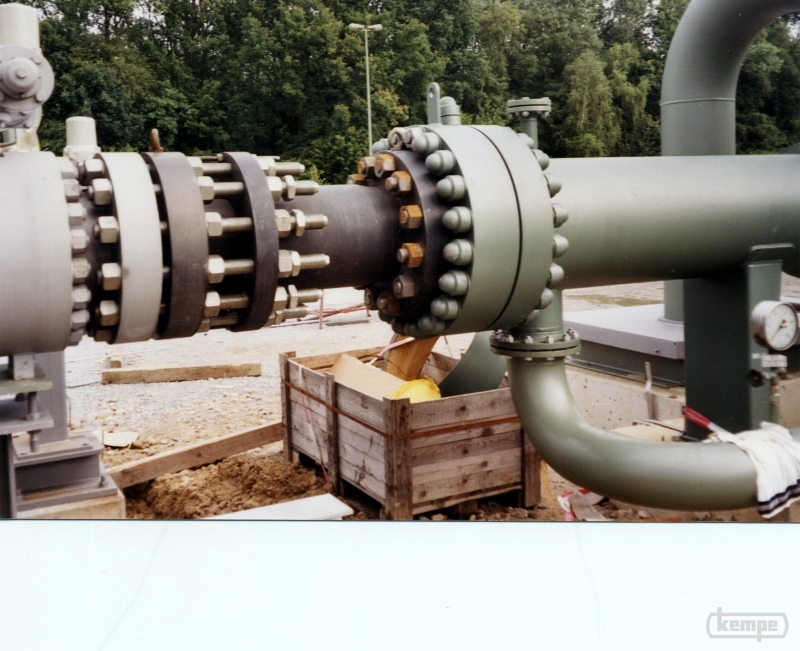

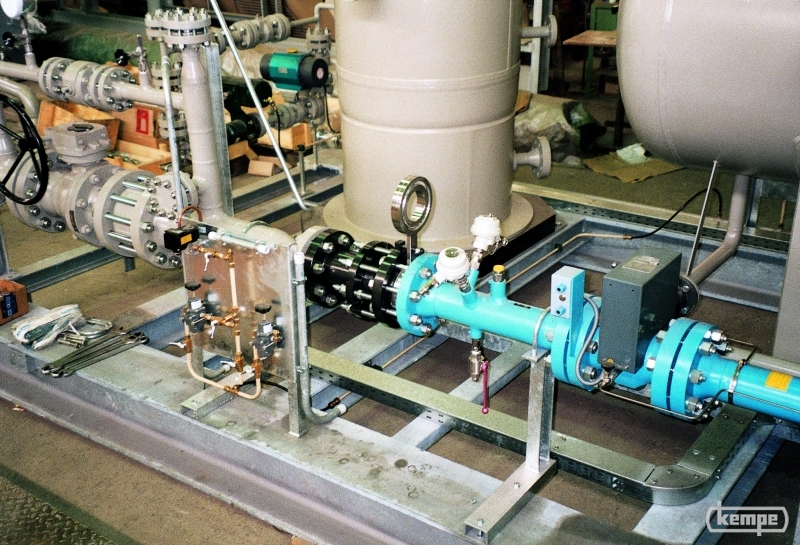

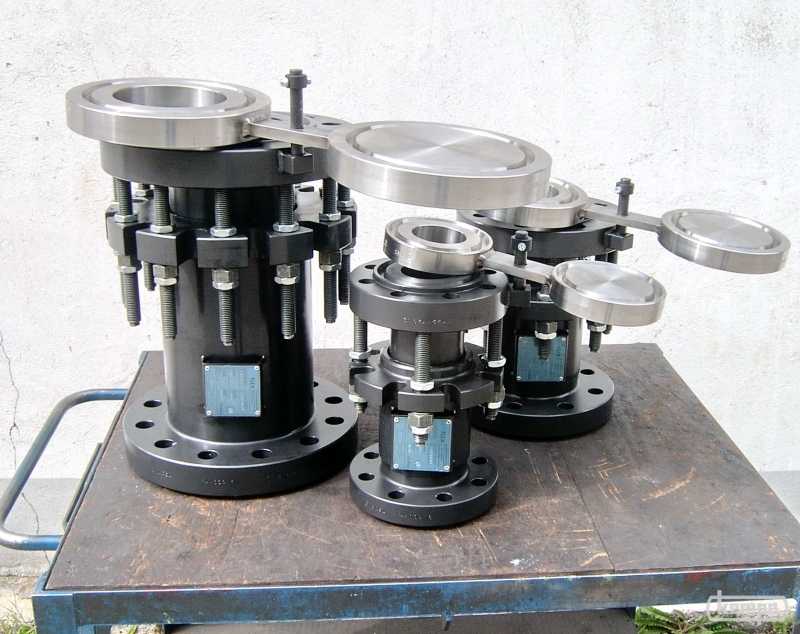

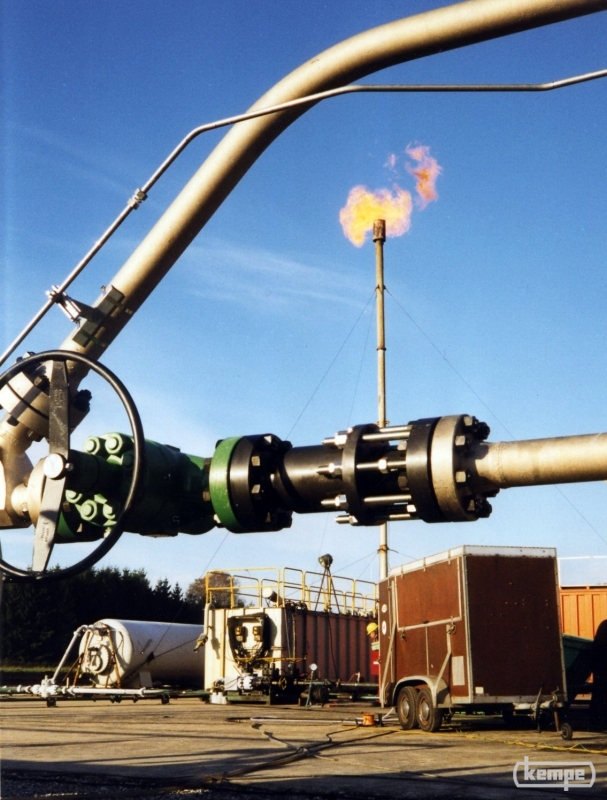

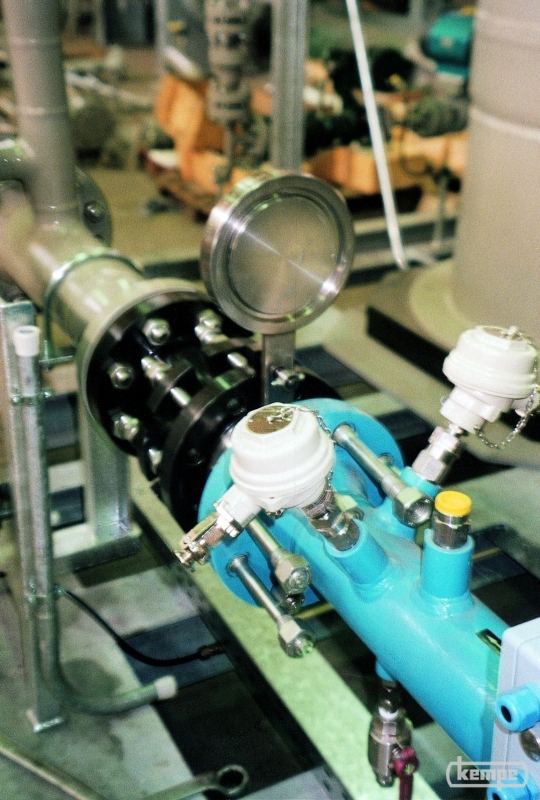

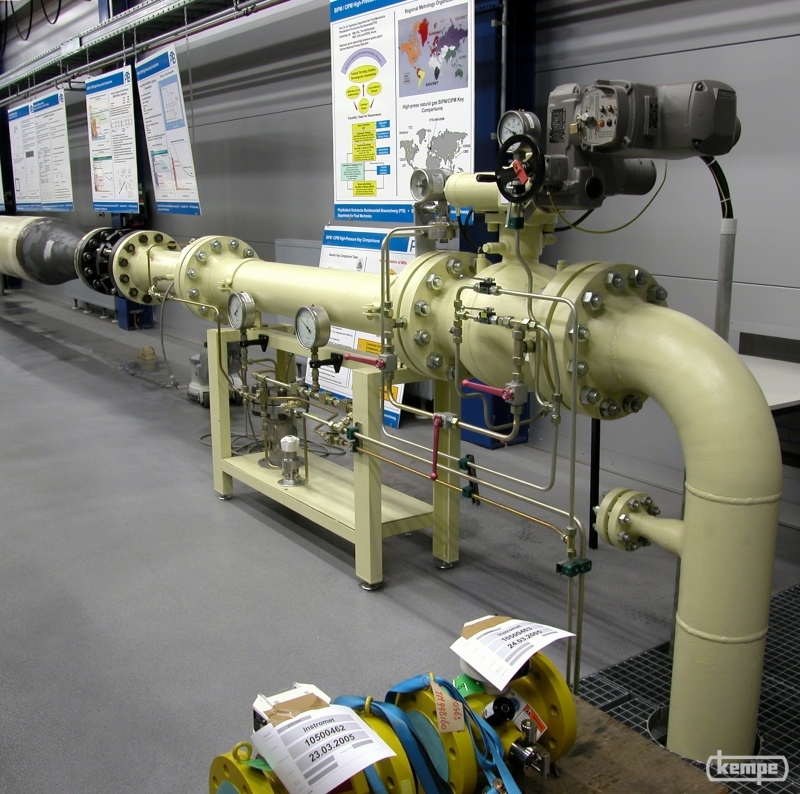

Fotos zu „Kemflex Passstück“
