PIPELINE EQUIPMENT

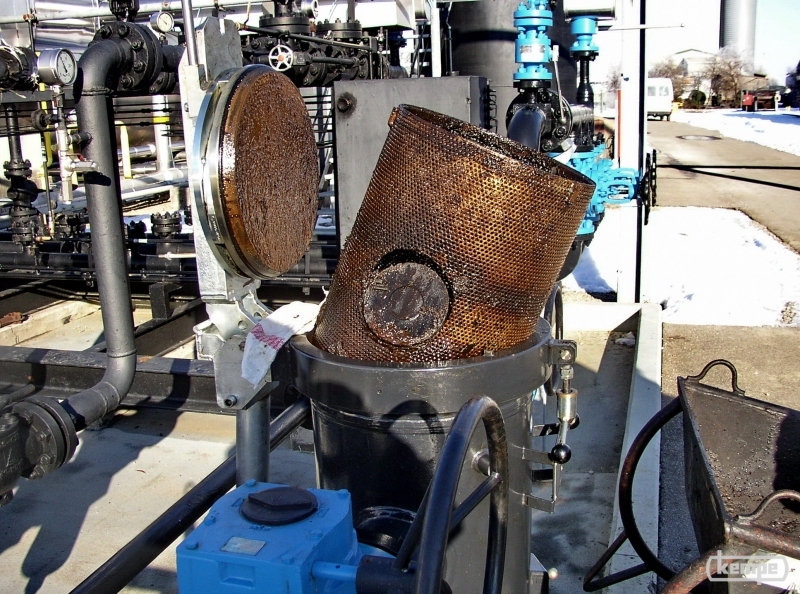

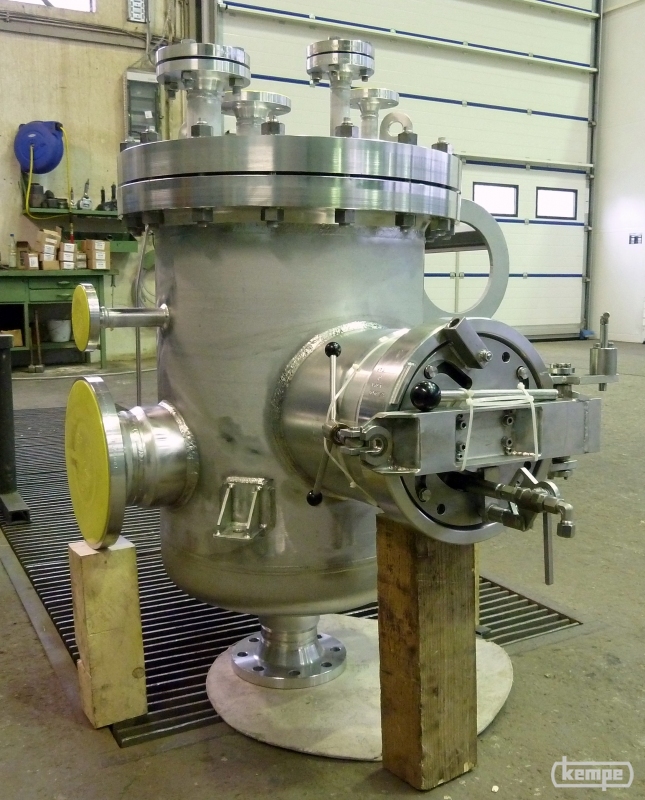

MOLCHSCHLEUSEN & MOLCHTÖPFE
die innovative Alternative zu konventionellen Flanschverbindungen.

Rohrleitungen werden in unterschiedlicher Häufigkeit mit einem Pass- oder Laufkörper, dem sogenannten Molch durchlaufen. Luft, Wasser oder das Transportmedium selbst dienen dabei als Treibmittel. Reinigungsmolche werden eingesetzt, um verschmutzte Leitungen mechanisch bzw. chemisch von Produktresten und Ablagerungen zu befreien. Gasleitungen werden vor der Inbetriebnahme mit Luft getrocknet und mit Schaumstoffmolchen durchfahren, um freies Wasser aus der Leitung zu treiben und Restwasser aufzusaugen. Intelligente Molche werden zur geometrischen Vermessung, Lecksuche, Wanddickenmessung und Fehlersuche eingesetzt.

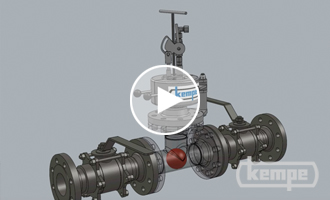

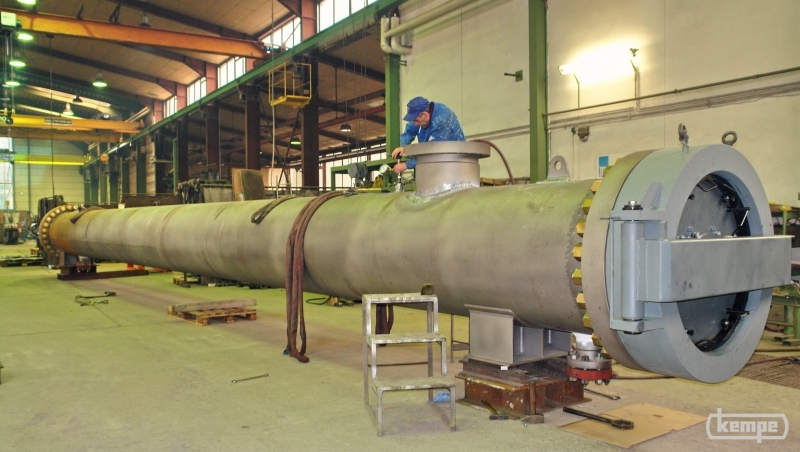

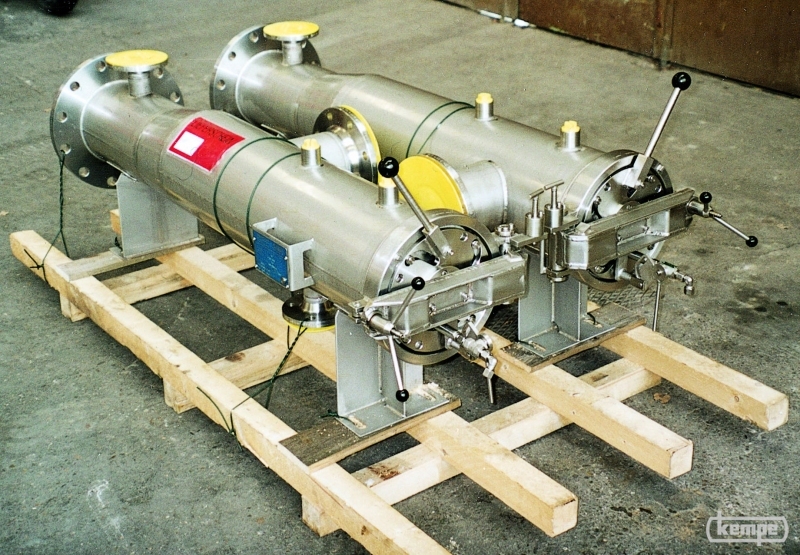

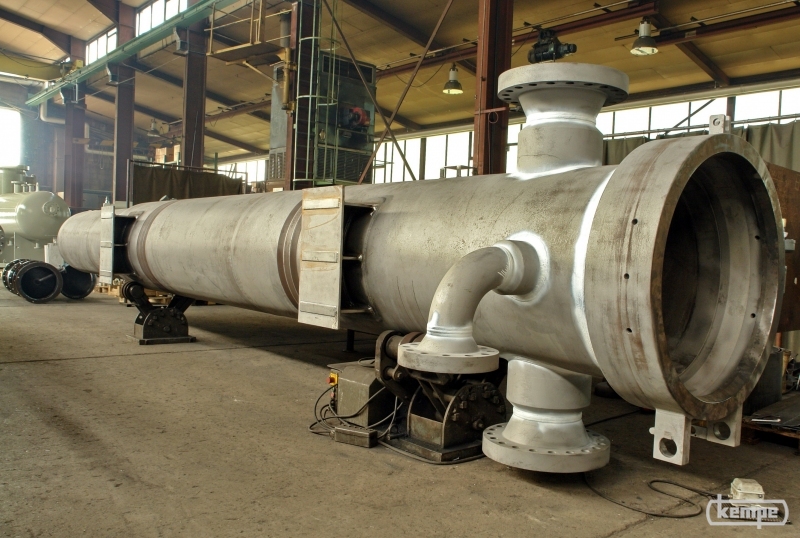

Am Anfang und am Ende eines Molchsystems steht die Molchschleuse. Die Sendeschleuse wird zum Einbringen und Absenden von Molchen eingesetzt. Die Empfangsschleuse nimmt anschließend die Molche nach absolvierter Molchfahrt und die mitgenommenen Rückstände auf. Der Hauptunterschied zwischen einer Sende- und Empfangsschleuse besteht in der Anordnung der Treiber- und Bypassanschlüsse. Molchschleusen können auch als kombinierte Sende- und Empfangsschleuse ausgeführt werden, um einen bi-direktionalen Betrieb zu gewährleisten. Die Schleusen werden entweder stationär eingebaut oder als mobile Einheiten an den jeweiligen Einsatzort versetzt. Der Anschluss erfolgt über ein Anschweißende oder über eine Flanschverbindung. Die Länge der Molchschleuse hängt im Wesentlichen von der Länge und Anzahl der vorgesehenen Molche ab.

KEMPE Molchschleusen werden mit eigenem Enriemat® oder Kemlock Schnellverschluss gefertigt, welche sowohl den sicherheitsrelevanten Anforderungen internationaler Regelwerke als auch den Forderungen der namhaften Leitungsbetreiber voll genügen.

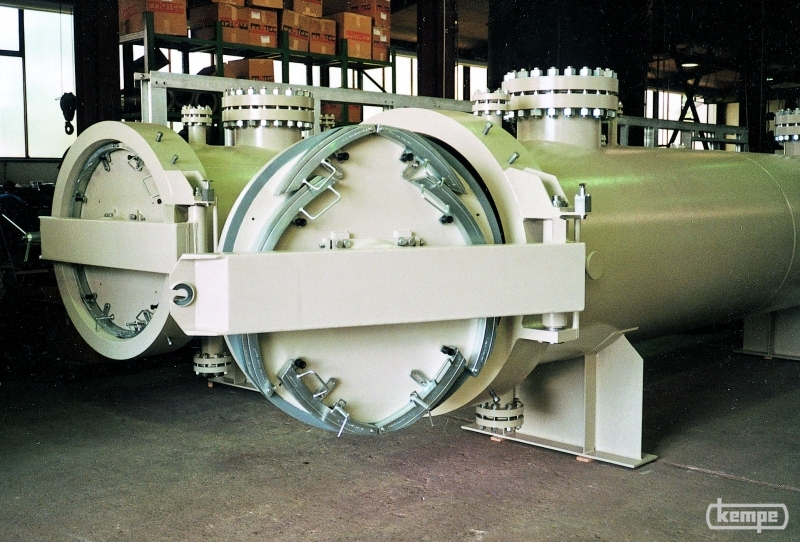

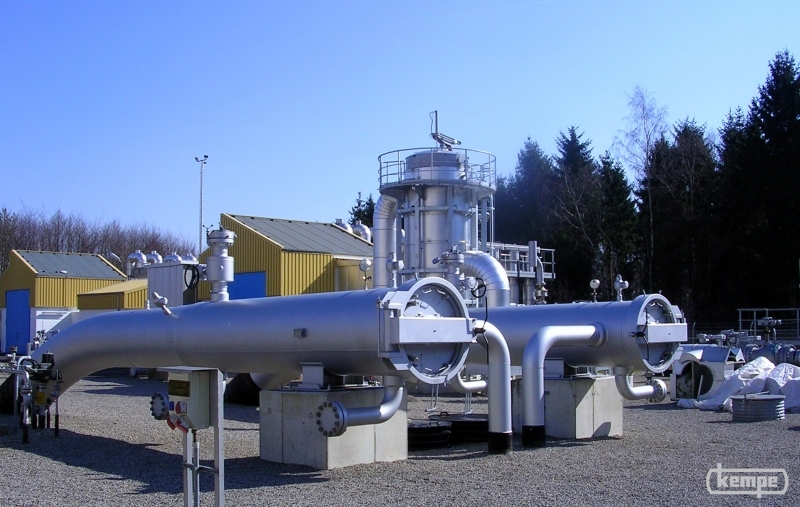

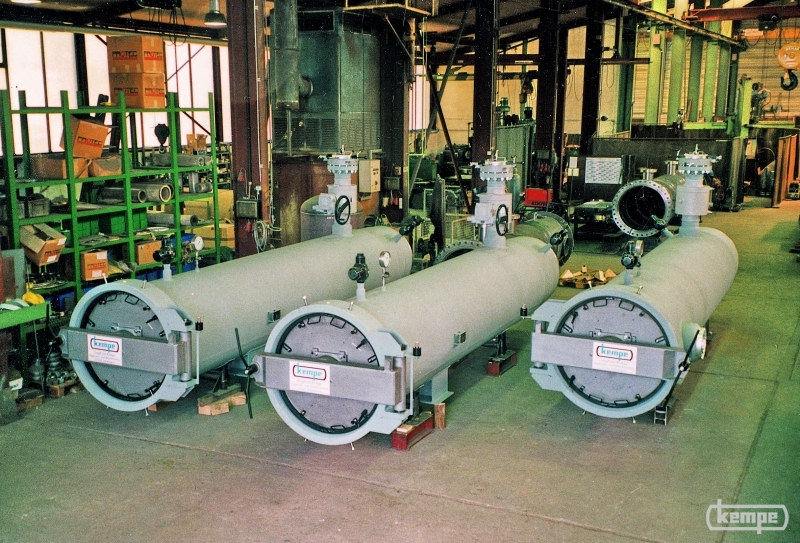

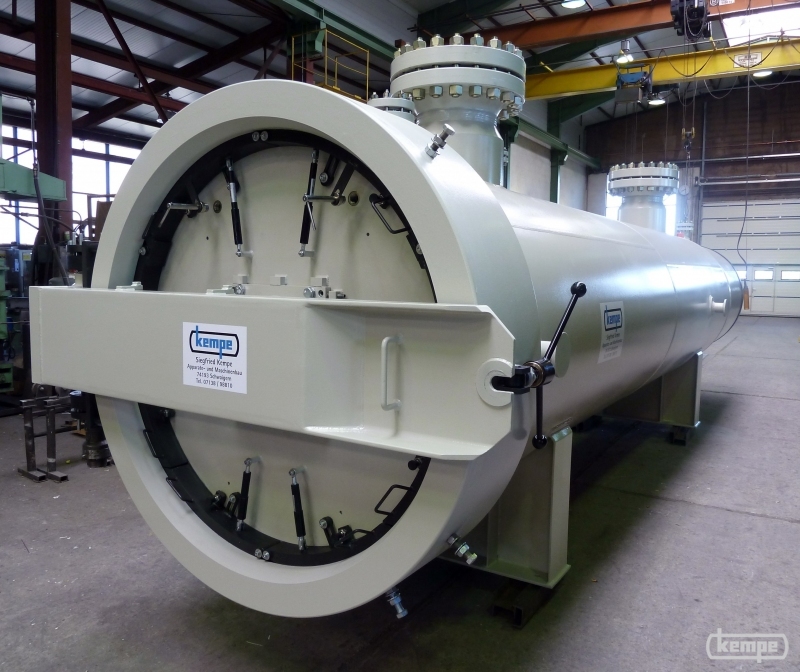

Konstruktiv besonders berücksichtigt wurde, dass die Aufstellung in der Regel im Freien erfolgt und lange Öffnungszyklen zu überstehen sind. Die überwiegend horizontalen Molchschleusen erhalten Verschlüsse in Türform. Diese können entweder links oder rechts angeschlagen sein.

Unser Lieferumfang orientiert sich an der Kundenspezifikation und umfasst beispielsweise die folgenden Gewerke:

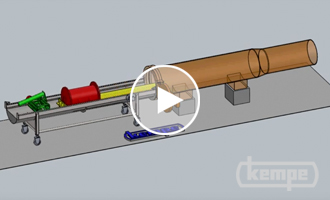

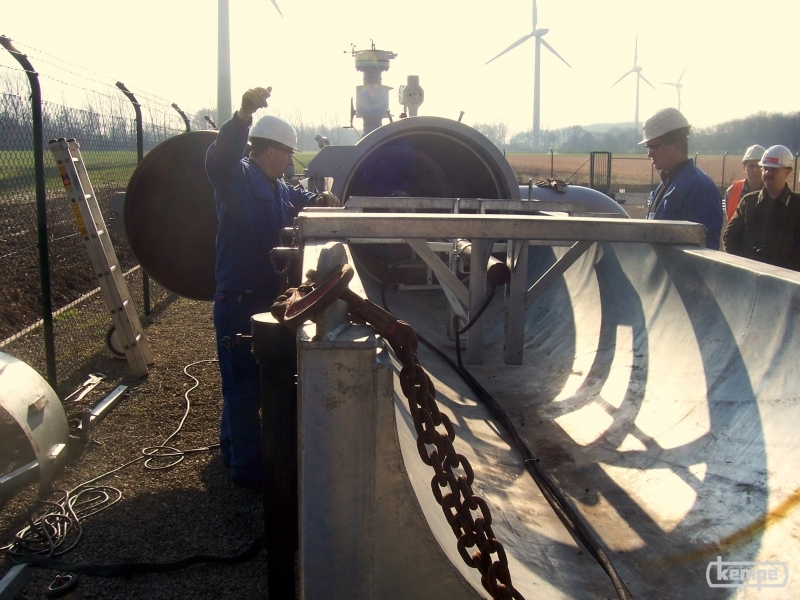

Molchhandhabungseinheit, bestehend aus Molchwagen, Kran und Auffangwanne
Molche und Ortungsgeräte
Rohrbau (Produkt- und Steuerluftverrohrung)
Stahlbau, inkl. Feuerverzinken

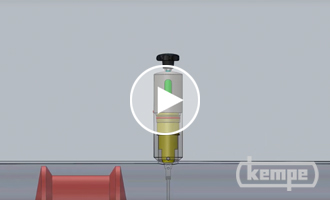

Beschaffung und Montage von Molchmelder, Instrumenten und Armaturen

Molchschleusen mit Kempe Schnellverschlüssen sind hauptsächlich in der Erdgas- und Erdölwirtschaft aber auch in der Chemie im Einsatz. Die bisher gelieferten Größen bis PN 100 liegen zwischen DN 150 und DN 1500.
