PIPELINE EQUIPMENT

ENRIEMAT® AUSBLÄSERVERSCHLÜSSE
erfüllen hohe Anforderungen an Schnelligkeit und Sicherheit.

Bei Wartungsarbeiten an Pipelines muss Erdgas aus dem betreffenden Leitungsabschnitt in möglichst kurzer Zeit gezielt und gefahrlos abgeblasen werden können. Dies geschieht an sogenannten Absperr- und Ausblasestellen. Man unterscheidet zwischen Notentspannungen und geplanten Ausblasungen, die grundsätzlich mit Schalldämpfern durchgeführt werden.

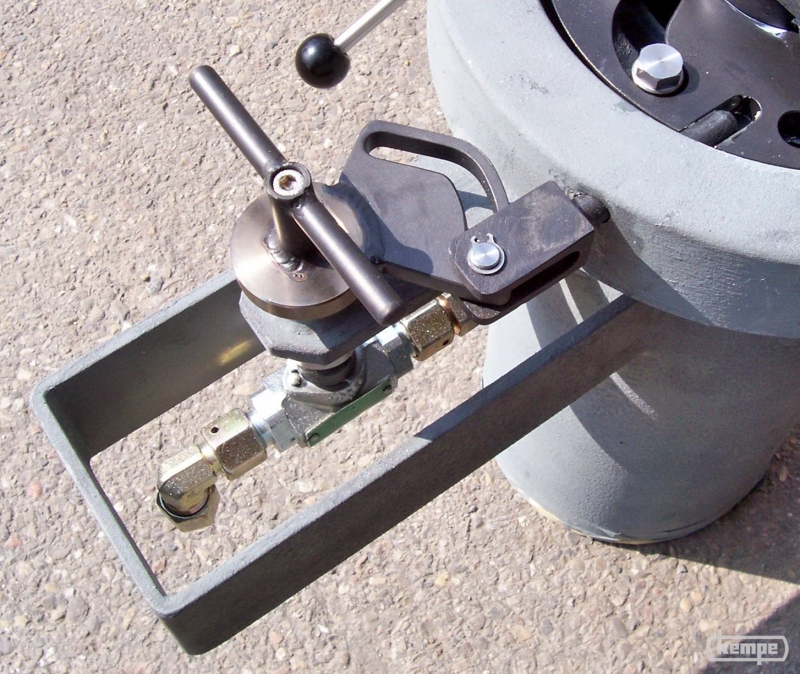

Eine Ausblaseeinrichtung besteht aus der Ausblasearmatur und der Ausblaseleitung, welche obertägig mit dem Enriemat® Ausbläserverschluss verschlossen ist. Unterhalb des Ausbläserverschlusses ist ein Entspannungsstutzen angebracht, um einen etwaigen Überdruck zwischen Armatur und Schnellverschluss zu entspannen. Der Ausbläserverschluss selbst, ist mit einer zusätzlichen Druckwarneinrichtung versehen. Ist der drucklose Zustand sichergestellt, wird der Ausbläserverschluss geöffnet. Der Verschlussdeckel rastet in eine selbsttätige Sicherstellung ein und die in sicherer Entfernung befindliche Absperrarmatur wird geöffnet.

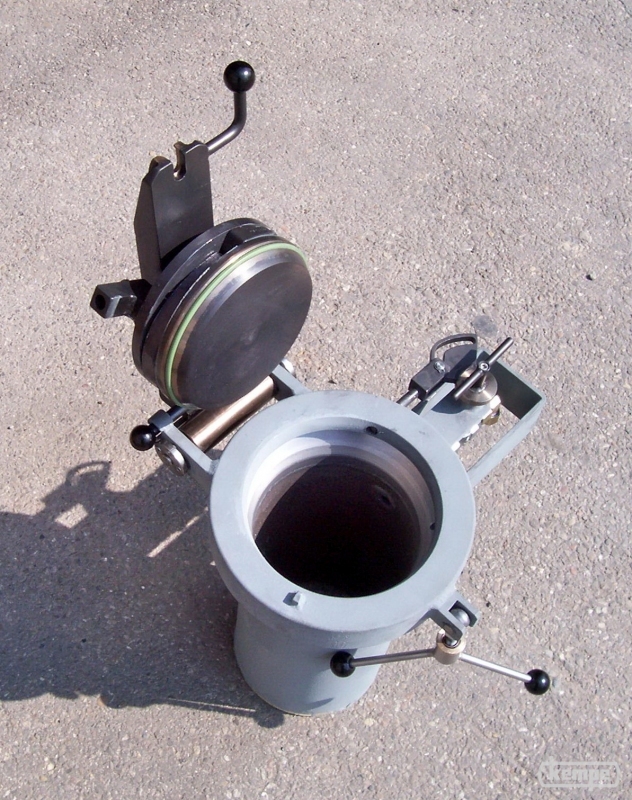

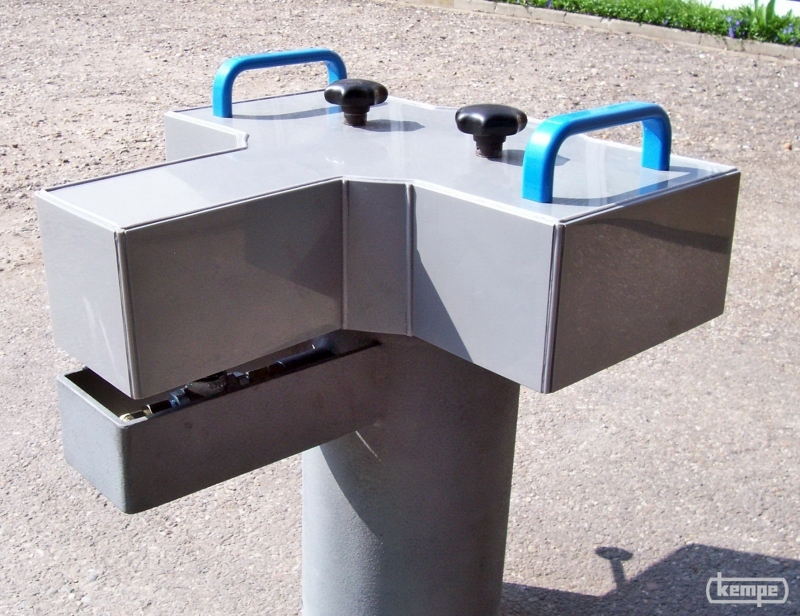

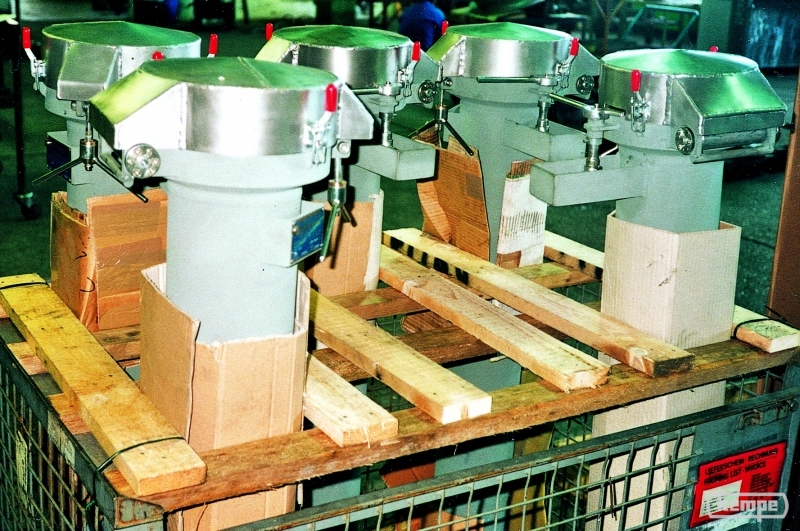

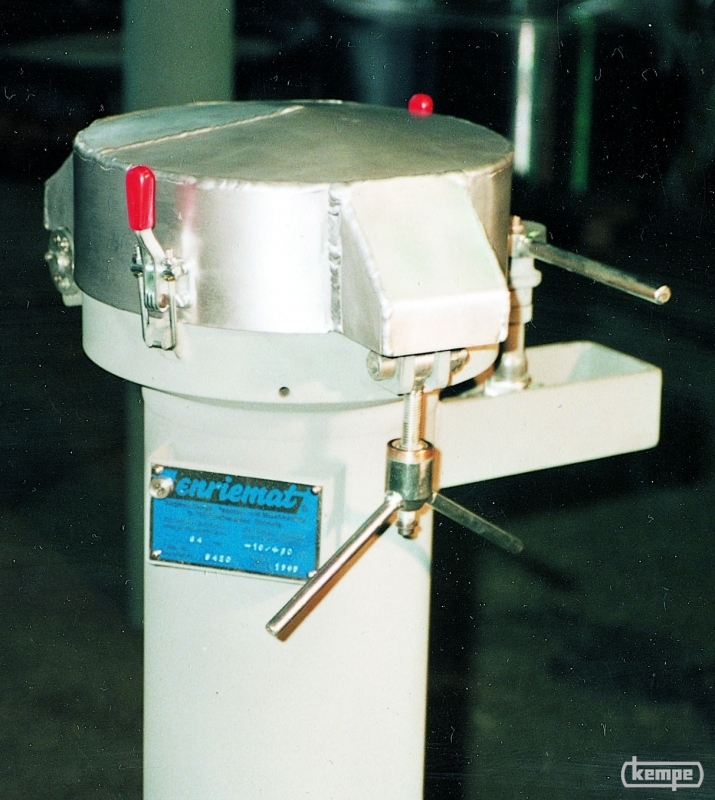

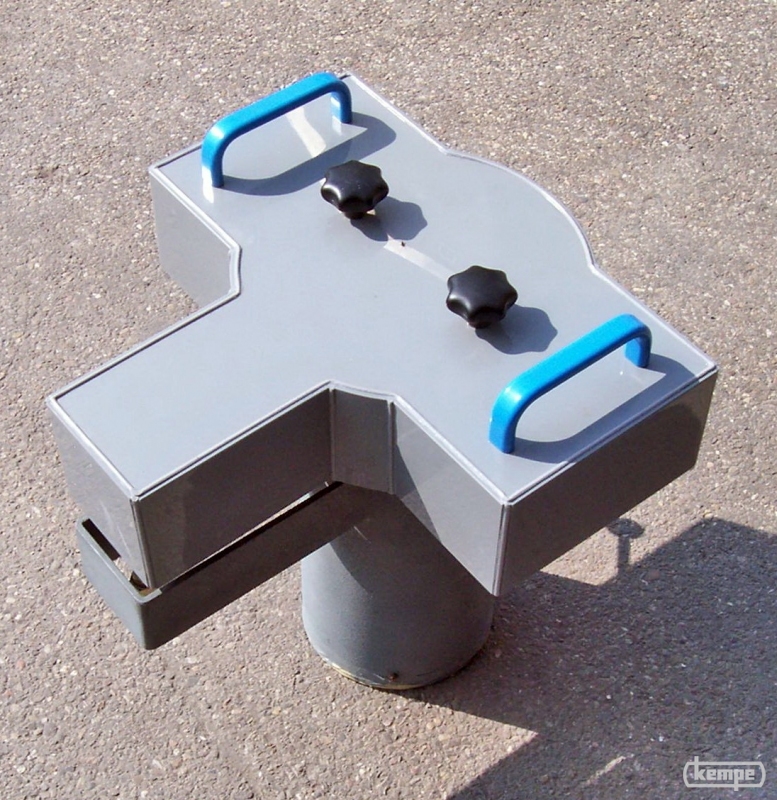

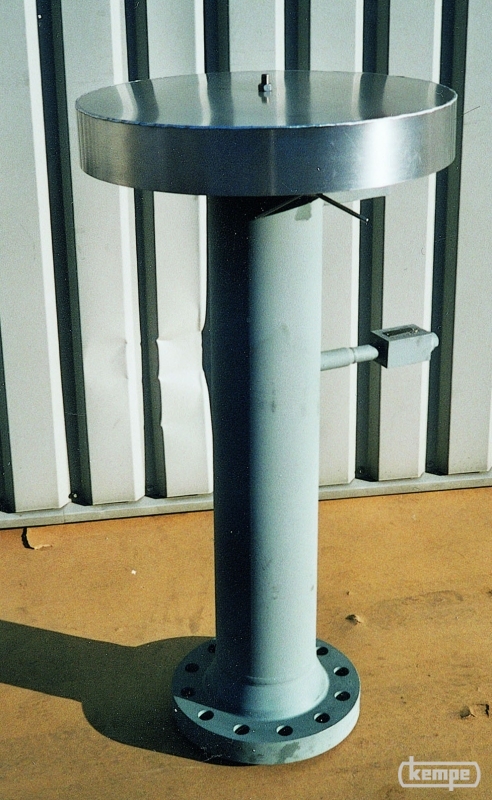

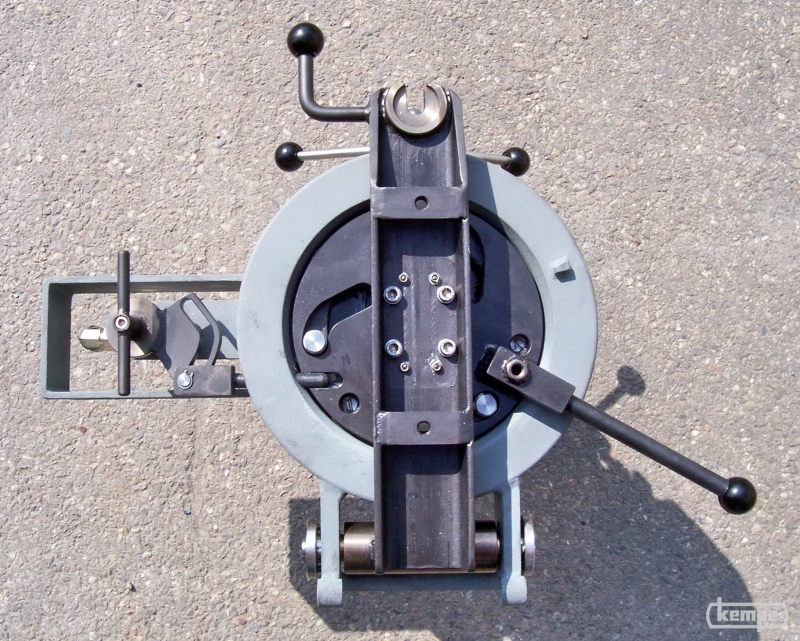

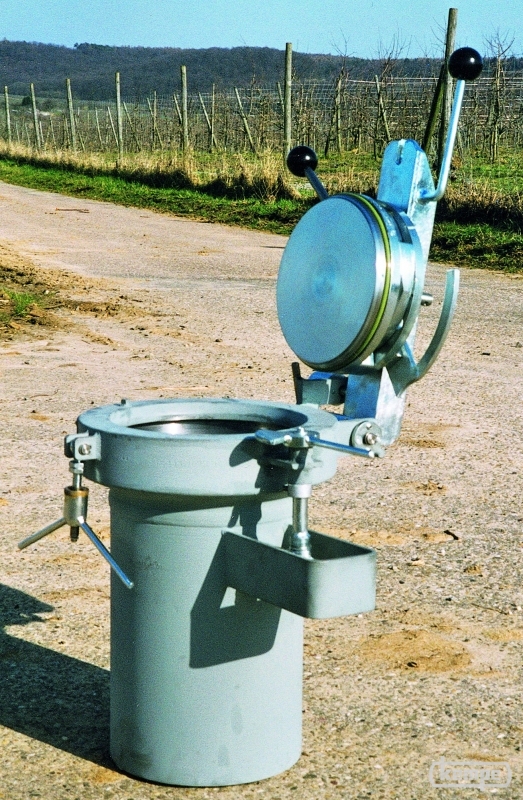

Der Enriemat® Ausbläserverschluss ist ein zentralbetätigter Sicherheitsschnellverschluss. Besondere Maßnahmen wurden bezüglich des Korrosionsschutzes und der schnellen Bedienbarkeit getroffen. Auf der Innenseite der abschließbaren Wetterschutzhaube befindet sich eine Kurzanleitung, in der die korrekte und sichere Einpersonenbedienung beschrieben ist. Eine weitgehend gekapselte Bauweise verhindert mögliche Verschmutzungen und Beschädigungen an der Mechanik. Je nach Verschlussgröße ist eine wartungsfreie Öffnungshilfe in Form eines Gegengewichts vorgesehen. Enriemat® Ausbläserverschlüsse gibt es mit Rohrende zum Anschweißen, vorzugsweise jedoch als komplette bau- und druckgeprüfte Ausblaseeinheit mit Anschlussflansch. Enriemat® Ausbläserverschlüsse werden waagerecht montiert. Sie sind in der Größe von DN 100 (4“) bis DN 600 (24“) in jeder Leitungsdruckstufe lieferbar.

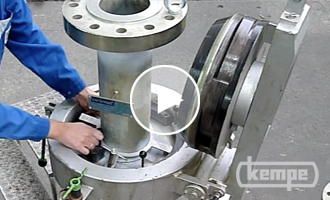

Im nachfolgenden Video zeigen wir Ihnen, wie Sie den Enriemat® Ausbläserverschluss öffnen und schließen und wie Sie den Schalldämpferadapter montieren und demontieren können.
